一. 温压补偿概述
温压补偿是指仪表测量数据在温度25℃、压力一个标准大气压的标准条件下，通过测量现场温度与压力，利用计算公式对测量结果进行自动补偿的技术。其核心意义在于将非标准工况下的测量结果转换为标准工况下的对应值，保证不同测量点的结果处于同一尺度，便于比较和统计。
二. 需要温压补偿的仪表类型
2.1 涡街流量计
应用场景：测量气体、蒸汽（饱和蒸汽、过热蒸汽）和液体流量
补偿原因：流体密度随温度、压力变化，影响测量精度

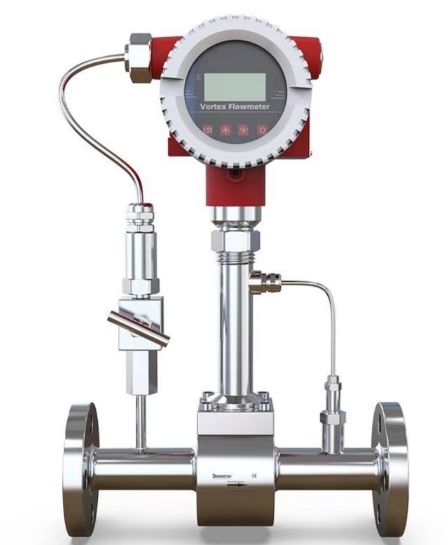

特点：内置温度探头，外置压力变送器，构成温压补偿一体式系统
适用介质：压缩空气、蒸汽等。
2.2 差压式流量计

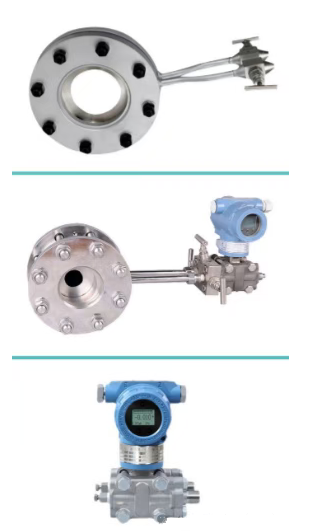

类型：孔板流量计、双D巴、阿牛巴等
补偿原因：测量的是当前工况下的体积流量，需转换为标准状况下的质量流量。
2.3 气体涡轮流量计
补偿原因：气体密度受温压影响显著，直接测量体积流量需转换为标准质量流量。
2.4 流量积算仪
功能：专门用于温度、压力补偿的流量测量和积算系统
输入信号：温度、压力、流量（电流、电压、脉冲）
应用：过热蒸汽、饱和蒸汽、一般气体的流量测量
三. 温压补偿方法及计算公式
3.1 一般气体的温压补偿
基于理想气体状态方程进行补偿：
PV = nRT
由此推导出密度补偿公式：
ρ₁ = ρ₀ × (P₁/P₀) × (T₀/T₁)

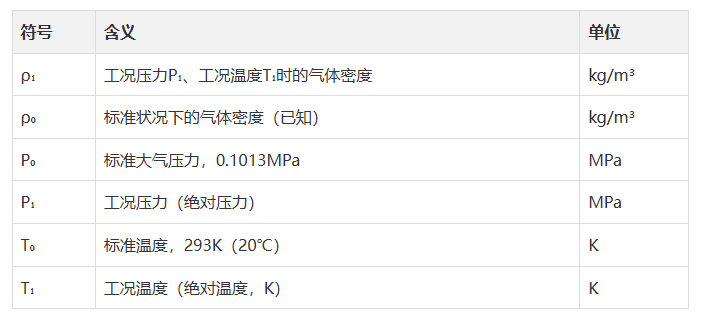

参数说明：
流量补偿公式：
对于差压式流量计，流量与密度关系为：
Q = k × √(ΔP/ρ)
补偿后的流量为：
Q_c = Q × √(ρ/ρ₀)
其中：
Q_c：补偿后的流量Q：测量流量ΔP：差压值k：仪表系数3.2 蒸汽的温压补偿
蒸汽（过热蒸汽和饱和蒸汽）采用查表和线性插值方式进行补偿：
补偿原理：基于《具有火用参数的水和水蒸汽性质参数手册》中的表格数据
补偿范围：
过热蒸汽：压力(0.1~16)MPa(表压)，温度(140~560)℃饱和蒸汽：压力(0~16)MPa(表压)线性补偿公式：
温度补偿：ρ = A × t + B
压力补偿：ρ = C × P + D
其中A、B、C、D为线性系数，通过实际工作状况中的两个工作点计算得出。
3.3 智能补偿方法
现代仪表采用多点线性化补偿技术：
原理：通过内部程序进行流量信号多点线性化补偿
优势：保证流量计在每点量程段的流量精度，量程比可达1:15（普通涡街流量计仅为1:5）
四. 实际应用示例
4.1 热电厂过热蒸汽流量测量实例
设计工艺条件：
设计工况温度：250℃设计工况压力：1.2MPa（表压）设计差压量程：0-30kPa设计流量量程：0-40t/h仪表组态配置：
温度通道配置：
类型：热电阻单位：℃开方：不开方补偿：不补偿压力通道配置：
类型：4-20mA标准信号单位：MPa开方：不开方补偿：不补偿流量通道配置：
类型：4-20mA（差压变送器输出）量程：0-40t/h开方：差压未开方累积：是补偿类型：过热蒸汽温度通道：01压力通道：02设计温度：250℃设计压力：1.2MPa4.2 空气流量测量计算示例
计算标准状况下空气质量：
m = M × P × V / (R × T)
其中：
M：空气摩尔质量（29g/mol）P：标准大气压（101325Pa）V：气体体积（1m³）R：气体常数[8.314J/(mol·K)]T：标准温度（293.15K）计算得：
m = 29 × 101325 × 1 / (8.314 × 293.15) ≈ 1205.63g = 1.2kg
工况变化时的补偿：
当温度升至50℃（323.15K），压力升至0.15MPa时：
ρ₁ = 1.2 × (0.15/0.1013) × (293.15/323.15) ≈ 1.61 kg/m³
流量测量值需按密度比例进行补偿。
五. 温压补偿的意义与优势
提高测量精度：
消除因温度压力变化引起的密度变化对流量测量的影响统一比较基准：
将所有测量结果转换到标准条件下，便于系统比较和统计扩大仪表量程比：
智能温压补偿可使量程比达到1:15，比普通仪表高出3倍故障诊断：
具备温度、压力故障自诊断功能，提高系统可靠性六. 注意事项
6.1 适用场合
对温度压力要求不高的场合压缩空气的测量内部计量场合6.2 局限性
维护成本较高数据需从流量计本体表头读取不适合应用在管道悬空的场合6.3 安装要求
温度、压力测点应尽量靠近流量测点保证测量同步性。
